★4路HDBaseT无缝输入卡与BLM系列混插矩阵主机、双绞线发射器搭配使用，输入卡支持热插拔，即插即用；

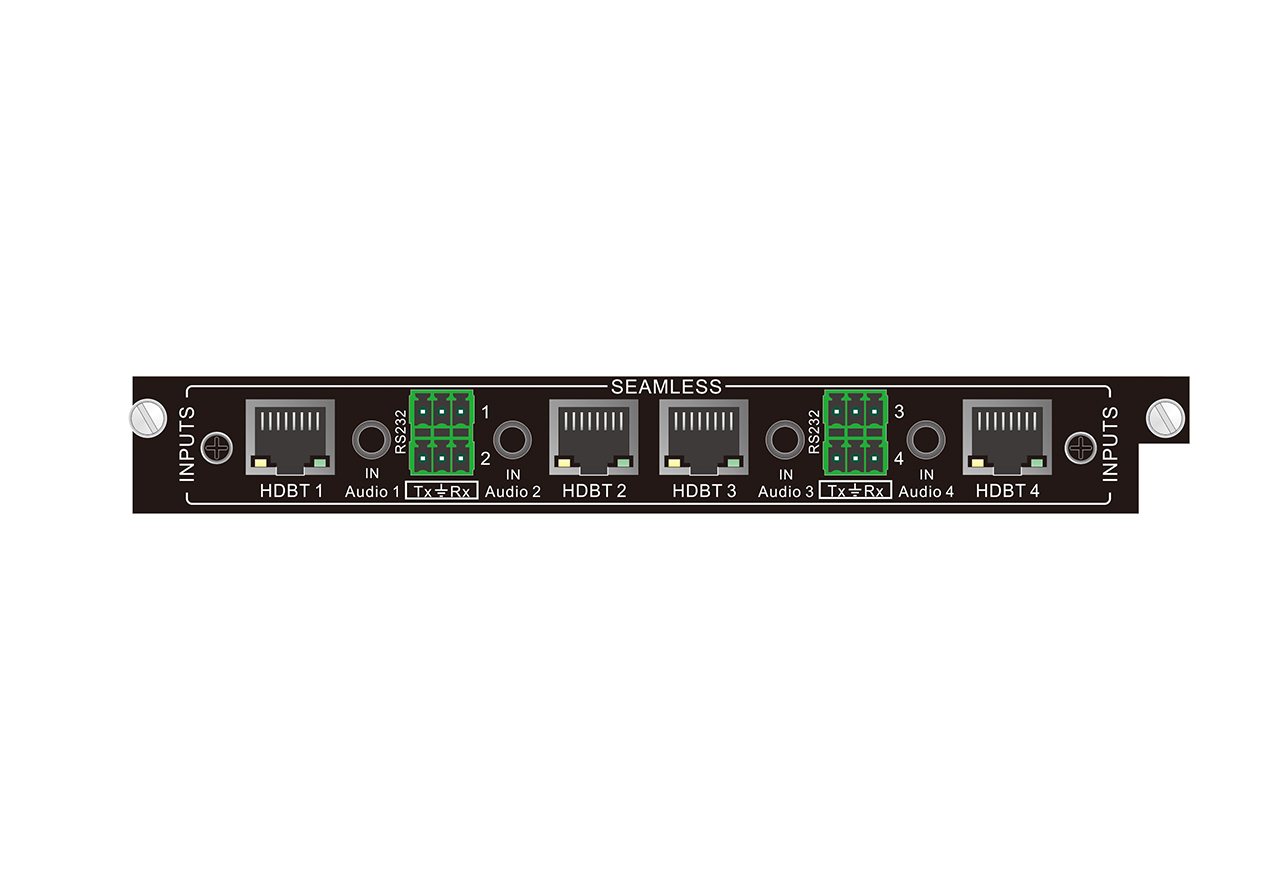

★提供4路HDBaseT（RJ45）输入接口，4路凤凰端RS232输入接口，4路3.5mm立体声音频输入接口，具有黄色绿色工作指示灯；
★采用高带宽10.2Gbps零压缩技术，使用CAT5e/CAT6与双绞线发射器连接；
★支持HDBaseT、Audio和RS232信号同时输入；
★支持EDID管理，具有EDID编辑功能；
★支持RS232远端透传，实现RS232远程双向通讯；
★支持音频加嵌和解嵌功能，默认为内嵌音频输入，输出默认解嵌音频为开，可通过指令选择输入输出音频加嵌和解嵌；
★支持HDMI 2.0、HDCP 2.2、DVI 1.0协议，最大支持分辨率：4Kx2K；
|
输出视频 |
输入音频 |
||
|
输入信号 |
4路HDBT信号 |
输入信号 |
4路立体声信号 |
|
输入连接器 |
RJ45，带黄色和绿色指示灯 |
输入连接器 |
3.5mm立体声接口 |
|
输入电平 |
T.M.D.S 2.9V～3.3V |
输入阻抗 |
75Ω |
|
输入阻抗 |
差分线100Ω |
频率响应 |
20Hz～20K Hz |
|
控制 |
|||
|
控制信号 |
4路RS232控制信号 |
控制端口 |
3针插拔接线端子 |
|
协议 |
通过TCP/IP协议 |
||
|
常规 |
|||
|
增益 |
0 dB |
最高数据速率 |
6.75Gbit/s |
|
最大支持分辨率 |
4Kx2K |
串扰 |
<-50dB@5MHz |
|
传输距离 |
1080P≤70米 |
切换速率 |
200ns (最大值) |
|
4Kx2K ≤ 40米 |
|||
|
工作温度 |
-10℃～+40℃ |
相对湿度 |
10%～90% |
|
支持音频格式 |
内嵌音频支持PCM、Dobly Digital、DTS、DTS-HD格式，外接音频支持PCM格式 |
||
|
HDMI 标准 |
支持HDMI1.4a |
||
|
EDID和 |
支持EDID手动管理，兼容HDCP1.4 |
||
|
HDCP管理 |
|||
