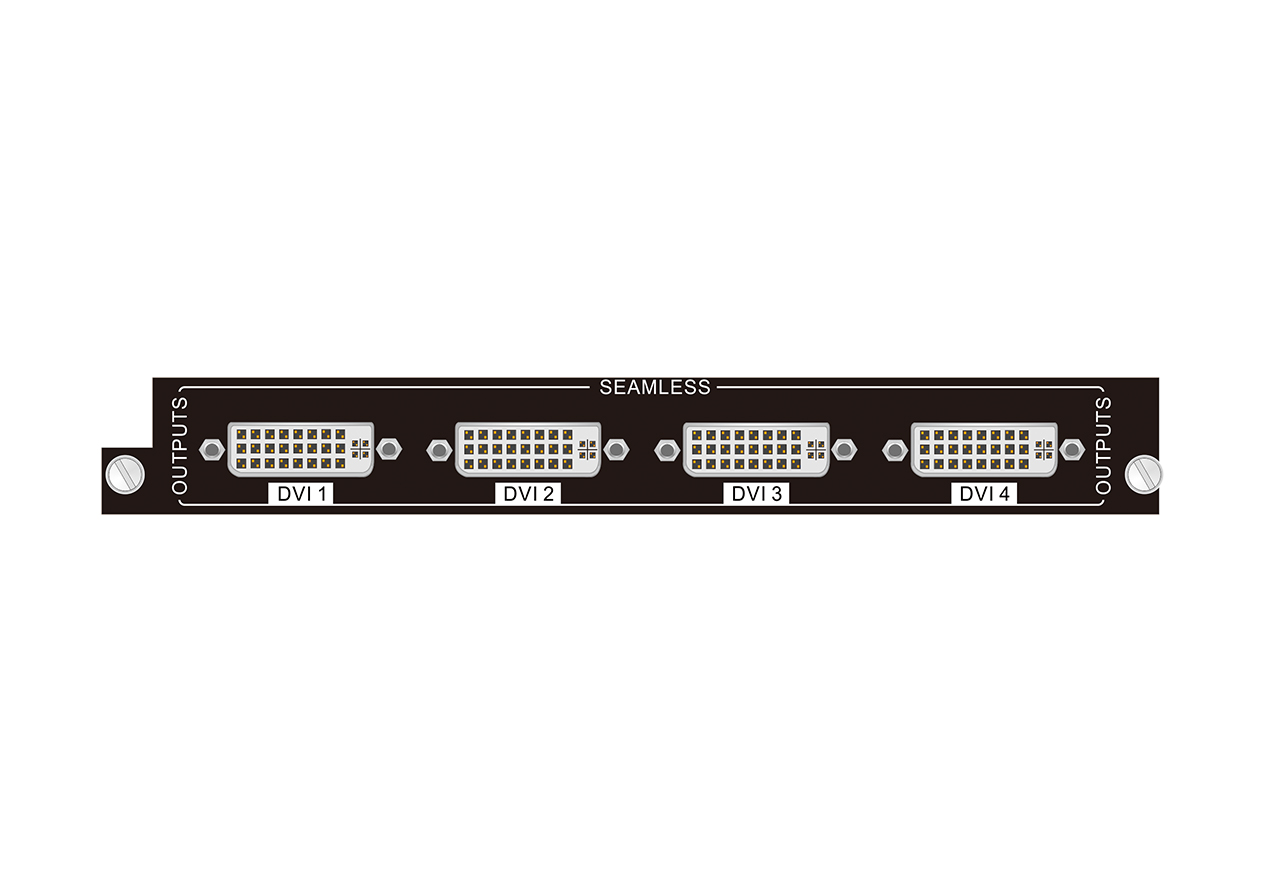

BLM-4ODVI是一款多功能信号输出信号卡，可用于BLM系列矩阵。它有4路DVI-I输出接口，并且支持YPbPr, C-video 和 VGA格式的信号输出，支持分辨率调节功能。
★4路DVI无缝输出卡与BLM系列混插矩阵主机搭配使用，输出卡支持热插拔，即插即用；
★提供4路DVI-I输出接口，兼容DVI-D接口；
★兼容模拟和数字信号，同时支持HDMI、C-VIDEO、YPbPr、VGA等信号；
★支持HDMI 1.4a、HDCP 1.4以及DVI 1.0协议；
★支持EDID管理，具有EDID编辑功能；
★输出信号支持无缝实时切换；
★音视频均可独立切换，支持音频分离输出；
★输出信号卡的每路输出分辨率，可通过指令调节；
★具有最高达8米的长线输出自动均衡，对长距离的DVI电缆进行补偿；
★最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
|
输出信号 |
4 路DVI 信号 |
|
输出连接器 |
母端口DB24+5/HDMI |
|
输出电平 |
T.M.D.S 2.9V～3.3V |
|
输出阻抗 |
75Ω |
|
增益 |
0 dB |
|
切换速率 |
200ns(最大值)串扰 |
|
视频信号 |
DVI，HDMI，VGA， |
|
C-VIDEO，YPbPr |
|
|
输出音频格式 |
PCM 格式 |
|
数据类型 |
8bit |
|
音频采样率 |
32K，44.1K，48K，88.2K，96K，176.4K,192K |
|
频带宽 |
340MHz(10.2Gbit/s) |
|
最大时间延迟 |
5nS(±1nS) |
|
串扰 |
<-50dB@5MHz |
|
EDID 和DDC 管理 |
支持延伸显示能力识别（EDID）和显示数据频道（DDC），使用DVI 和 |
|
HDMI 的标准 |
