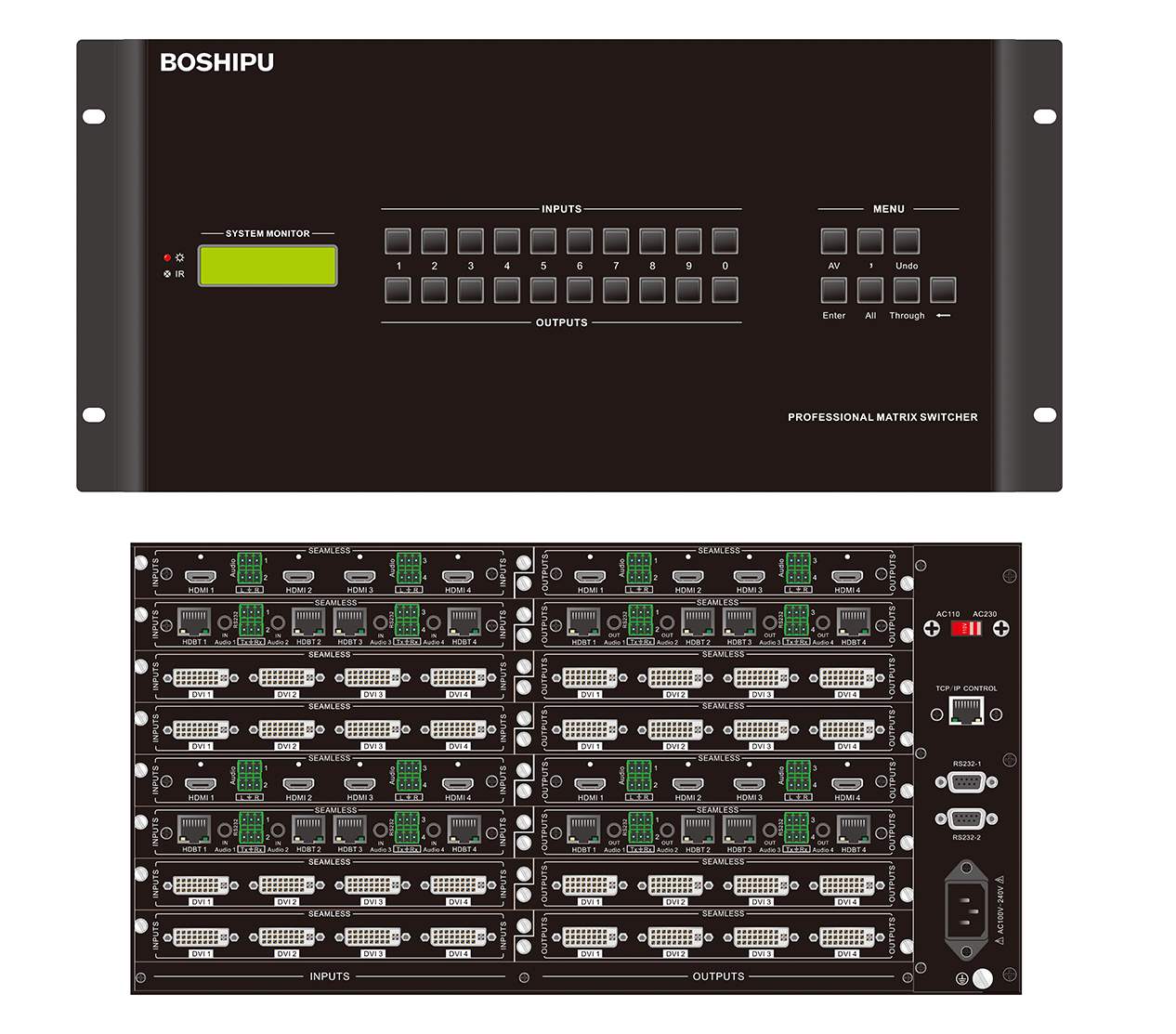

CG系列高清矩阵


32路高清混插矩阵
型号:BL-M3232

产品介绍:

BL-M3232系列混合插卡矩阵切换器是一款配置灵活的混合与无缝矩阵。此系列矩阵采用高性能的硬件设计,完美支持各类高清晰数字/模拟信号切换处理,兼容的格式包括:HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 3G光纤,HD-BaseT等。用户根据需求随意搭配各种输入输出卡,实现多种格式信号,为各行业的多种视频及控制信号分配切换处理提供一站式解决方案,可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。

★模块化插卡式机箱,四路板卡设计,可配置8张输入信号卡和8张输出信号卡,最大输入通道数:32路,最大输出通道数:32路;

★采用FPGA架构,内部自建核心运算机制,无内嵌操作系统,全数字化切换,每路信号采用单独专用通道进行传输,所有输入输出卡信号之间,
都能实现不分信号格式实时无缝切换;

★支持常用音视频信号:HDMI、SDI、DVI、VGA、CVBS、YUV、YC、YPbPr、S-Video等多种信号,混合搭配组成音视频切换传输系统;

★具有倍频倍线功能,对图像信号进行倍线缩放、倍频增强显示,将不同分辨率的信号统一处理输出相同分辨率的信号;

★输出端分辨率自适应调节,支持指令调节,适应不同分辨率显示端;

★支持HDBaseT双绞线、光纤输入输出卡,搭配双绞线、光纤收发器,可远距离传输及切换4Kx2K信号、RS-232协议、IR信号及其他音视频信号;

★采用3Pin凤凰头独立音频接口,支持音视频切换及音频分离;

★支持HDMI1.4b,输入输出最大支持分辨率:4Kx2K@30Hz YUV 444;4Kx2K@60Hz YUV 420;

★兼容HDMI1.3,可传输及切换3D画面;

★支持HDCP管理,可设置加密和解密HDCP内容,确保信号源正常显示;

★支持EDID管理,可以通过串口读出当前输出口源输入设备的EDID码;

★采用像素时钟技术,提供卓越的输出传输和准确的时间;

★具有LCD显示屏及指示灯实时显示当前工作状态;

★支持多种控制方式:面板按键控制,IR遥控器控制,RS232控制协议,TCP/IP网络控制协议,同时兼容第三方控制;

★支持掉电保护,可现场升级和热插拔,断电不会丢失参数和功能设置;

★采用国际通用宽适配电源设计(AC100-240V 50/60Hz),适用任何国家和地区;

★采用5U航空铝机箱设计,可安装在19寸标准机柜中。

技术参数



接口

可接输入卡数量/输入路数

8/32路

可接输出卡数量/输出路数

8/32路

输入插卡类型

HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 4K光纤,HD-BaseT

输出插卡类型

HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 4K光纤,HD-BaseT

接口带宽

18Gbps

串口控制

串行控制接口

RS-232,9-针母D型接口与9-针公D型接口

波特率与协议

波特率:9600,数据位:8位,停止位:1,无奇偶校验位

串行控制口结构

9针母D型接口:2 = TX,3 = RX,5 = GND;
9针公D型接口:3 = TX,2 = RX,5 = GND

规格

系统工作电源

100VAC ~ 240VAC,50/60 Hz,国际自适应电源

储存、工作温度

0~ +50°C

机箱尺寸

483x320x222mm(5U)

产品重量(不包含任何板卡)

约5Kg

最大功耗

220W

平均故障间隔时间

30,000小时
