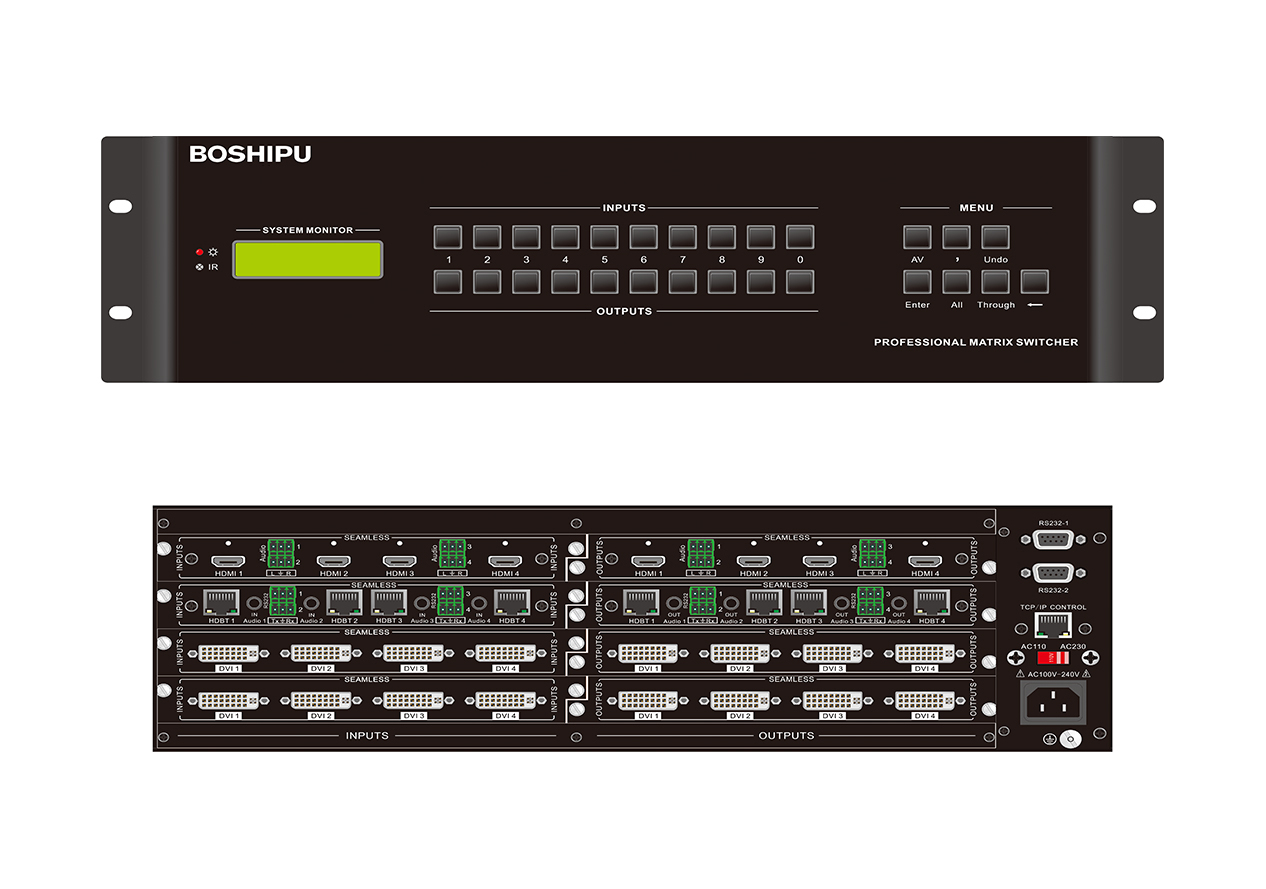

BL-M1616系列混合插卡矩阵切换器是一款配置灵活的混合与无缝矩阵。此系列矩阵采用高性能的硬件设计，完美支持各类高清晰数字/模拟信号切换处理，兼容的格式包括：HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 3G光纤,HD-BaseT等。用户根据需求随意搭配各种输入输出卡，实现多种格式信号，为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。
★模块化插卡式机箱，四路板卡设计，可配置4张输入信号卡和4张输出信号卡，最大输入通道数：16路，最大输出通道数：16路；
★采用FPGA架构，内部自建核心运算机制，无内嵌操作系统，全数字化切换，每路信号采用单独专用通道进行传输，所有输入输出卡信号之间，
都能实现不分信号格式实时无缝切换；
★支持常用音视频信号：HDMI、SDI、DVI、VGA、CVBS、YUV、YC、YPbPr、S-Video等多种信号，混合搭配组成音视频切换传输系统；
★具有倍频倍线功能，对图像信号进行倍线缩放、倍频增强显示，将不同分辨率的信号统一处理输出相同分辨率的信号；
★输出端分辨率自适应调节，支持指令调节，适应不同分辨率显示端；
★支持HDBaseT双绞线、光纤输入输出卡，搭配双绞线、光纤收发器，可远距离传输及切换4Kx2K信号、RS-232协议、IR信号及其他音视频信号；
★采用3Pin凤凰头独立音频接口，支持音视频切换及音频分离；
★支持HDMI1.4b，输入输出最大支持分辨率：4Kx2K@30Hz YUV 444；4Kx2K@60Hz YUV 420；
★兼容HDMI1.3，可传输及切换3D画面；
★支持HDCP管理，可设置加密和解密HDCP内容，确保信号源正常显示；
★支持EDID管理，可以通过串口读出当前输出口源输入设备的EDID码；
★采用像素时钟技术，提供卓越的输出传输和准确的时间；
★具有LCD显示屏及指示灯实时显示当前工作状态；
★支持多种控制方式：面板按键控制，IR遥控器控制，RS232控制协议，TCP/IP网络控制协议，同时兼容第三方控制；
★支持掉电保护，可现场升级和热插拔，断电不会丢失参数和功能设置；
★采用国际通用宽适配电源设计（AC100-240V 50/60Hz），适用任何国家和地区；
★采用3U航空铝机箱设计，可安装在19寸标准机柜中。
|
技术参数 |
|
|
接口 |
|
|
可接输入卡数量/输入路数 |
4/16路 |
|
可接输出卡数量/输出路数 |
4/16路 |
|
输入插卡类型 |
HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 4K光纤,HD-BaseT |
|
输出插卡类型 |
HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 4K光纤,HD-BaseT |
|
接口带宽 |
18Gbps |
|
串口控制 |
|
|
串行控制接口 |
RS-232，9-针母D型接口与9-针公D型接口 |
|
波特率与协议 |
波特率：9600，数据位：8位，停止位：1，无奇偶校验位 |
|
串行控制口结构 |
9针母D型接口：2 = TX，3 = RX，5 = GND； |
|
规格 |
|
|
系统工作电源 |
100VAC ~ 240VAC，50/60 Hz，国际自适应电源 |
|
储存、工作温度 |
0～ +50°C |
|
机箱尺寸 |
483x320x133mm(3U) |
|
产品重量(不包含任何板卡) |
约5Kg |
|
最大功耗 |
120W |
|
平均故障间隔时间 |
30,000小时 |
