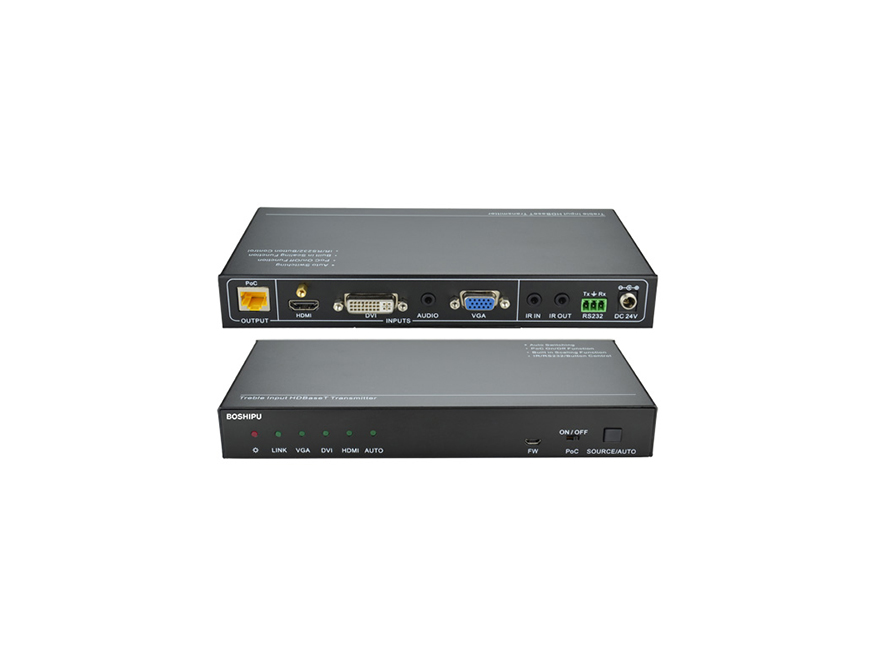

BL-MIX70PRO T/R 混合信号双绞线发射器采用了HDBaseT技术，通过CAT5e/6网线，HDMI、DVI和VGA信号的传输距离可达70米。支持双向双向RS232和IR透传功能，实现从本地控制远端设备，或从远端控制本地设备，极大地提高了产品使用过程中的灵活性和便捷性。倍线功能的设计可自行对低分辨率的视频信号进行倍线，以匹配高分辨率的显示设备。发射器和接收器均支持双向PoC功能，简化布线，节省空间消除供电安全隐患，使维护更为方便。广泛应用于网络平板显示器及大屏幕拼墙显示，广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学、酒店等领域。
★多信号双绞线收发器通过单根CAT5e/CAT6网线传输音视频信号，最高传输距离达70m，同时支持双向RS232通讯功能和双向红外发射和接收功能；
★支持HDMI 1.4、HDCP 1.4、DVI 1.0协议，最大支持分辨率：1920x1200@60Hz；
★提供HDMI、DVI-I、VGA接口，支持传输HDMI、DVI、VGA信号；
★提供3.5mm立体声音频输入输出接口，支持音视频同步或分离切换功能，音视频通道可分开独立管理；
★具有倍线功能，输出端分辨率自适应调节，支持指令调节，适应不同分辨率显示端；
★可手动切换或通过中控串口指令远程切换HDMI、DVI、VGA输入输出信号；
★支持RS232远端透传，实现RS232远程双向通讯；
★支持EDID管理，具有EDID编辑功能；
★采用DC12V 2A电源适配器供电；
★具有LED指示灯实时显示工作状态；
★铝合金外壳，挂耳设计，灵活性安装。
|
技术参数 |
|
|
DVI输入 |
|
|
接口类型 |
DVI-I座 |
|
支持协议 |
DVI1.0, EDID1.4 |
|
带宽 |
165MHz |
|
信号强度 |
T.M.D.S. +/- 0.4Vpp |
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|
阻抗 |
50Ω |
|
VGA输入 |
|
|
接口类型 |
DVI-I公座转DB15母接口 |
|
信号类型 |
RGBHV |
|
信号强度 |
0.63V p-p 到 0.9 V p-p（RGB信号） |
|
最小/最大电平 |
RGB信号：0V/1.0V HV信号：0V/5.0V |
|
阻抗 |
75Ω |
|
音频信号输入 |
|
|
音频输出 |
1路模拟立体声，3.5MM耳机座 |
|
频率响应 |
20Hz-20KHz |
|
音频输出电平 |
2Vrms(最大) |
|
HDBaseT 输出接口 |
|
|
接口类型 |
高速RJ45 |
|
传输距离 |
使用CAT5e/6屏蔽线缆可达70m |
|
HDMI输入 |
|
|
接口 |
1路DVI-I母接口输出 |
|
支持的协议 |
HDMI1.3a，HDCP1.3，DVI1.0 / HDMI1.3a，DVI1.0 |
|
增益 |
0 dB |
|
像素带宽 |
165MHz ，全数字 |
|
接口带宽 |
2.25Gbps，全数字（共6.75Gbps，每种颜色是2.25Gbps） |
|
最大支持分辨率 |
HDPC:1920*1200@60Hz |
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|
阻抗 |
50Ω |
|
建议最大输出距离 |
最长7米，在1920x1080P@60(推荐使用认证过的HDMI专用线材，如Molex TM 的线材) |
|
串口 控制 |
|
|
串口控制接口 |
RS-232 |
|
波特率 |
110-115200bps |
|
红外 控制 |
|
|
红外控制 |
IR(3.5MM耳机座) |
|
IR 频率 |
38KHz |
|
POE (PD可选) |
|
|
支持的协议 |
支持IEEE 802.3at标准 |
|
传输电压 |
48V |
|
最大传输功率 |
13W |
|
规格 |
|
|
电源 |
DC 24V |
|
尺寸 |
W220xH30x D100 |
