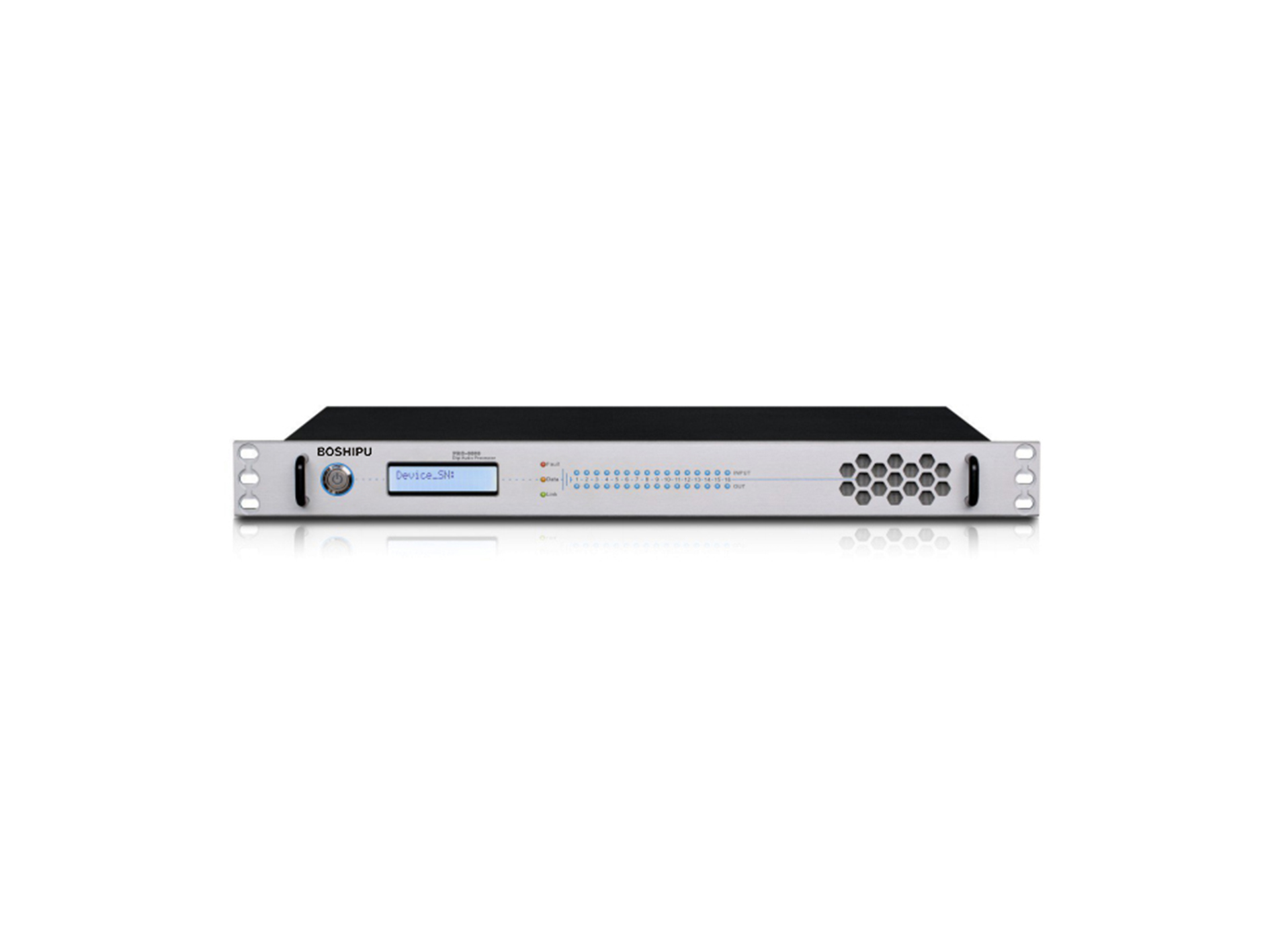

高性能的AD/DA数模转换芯片及高速处理DSP芯片
直观友好的操控界面，操控调试更便捷
完善的功能模块设计，输入、输出均带有音量、延时、均衡、压限调试模块
输入 / 输出各有最大1S超长延时，适用各种不同应用环境
输入 / 输出各7段全参数均衡，满足各种不同配置调试所需
完善的辅助功能设计（数字锁、拷贝、路由等）
成熟的电路设计，优选原件。产品性能指标高且安全、耐用
高性能浮点DSP处理芯片；
16通道平衡输入音频通道
16通道支持MI C输入
每个MIC输入支持48V幻象供电
16个平衡音频输出通道
16通道独立的自适应反馈抑制器
16通道自动混音
ADC CS5368 114dB动态
AC CS4385 114dB动态
输入每通道：前级放大、噪声门、压缩器、16段参量均衡、延时器、自动混音台
输出每通道： 16段参量均衡、分频器、高低通滤波器、限幅器、延时器
内置信号发生器：正弦波信号、粉红噪声、白噪声、
前面板1602显示屏显示IP地址、当前预设
开放RS- 232、TCP/ I P协议实现第三方控制
有摄像跟踪代码输出，便于通过第三方中控实现摄像联动功能
支持32组场景预设功能，可通过TCP/IP、RS-232协议调用
可以与安卓系统连接，支持智能手机或平板电脑操控软件包。
16通道平衡输入音频通道
16通道支持MI C输入
每个MIC输入支持48V幻象供电
16个平衡音频输出通道
16通道独立的自适应反馈抑制器
16通道自动混音
ADC CS5368 114dB动态
AC CS4385 114dB动态
输入每通道：前级放大、噪声门、压缩器、16段参量均衡、延时器、自动混音台
输出每通道： 16段参量均衡、分频器、高低通滤波器、限幅器、延时器
内置信号发生器：正弦波信号、粉红噪声、白噪声、
前面板1602显示屏显示IP地址、当前预设
开放RS- 232、TCP/ I P协议实现第三方控制
有摄像跟踪代码输出，便于通过第三方中控实现摄像联动功能
支持32组场景预设功能，可通过TCP/IP、RS-232协议调用
可以与安卓系统连接，支持智能手机或平板电脑操控软件包。
音频输入：16~32路平衡输入，凤凰插头
标称输入电平：+4 dBu线路或-40 dBu话筒电平
话筒前置放大增益：0－40 dB模拟增益，20dB数字增益
输入增益：-40～+12dB,0.1dB/步
输出增益：-40～+12dB,0.1dB/步
输入延时：1S，21uS/步
输出延时：1S，21uS/步
输入PEQ：7/CH
输出PEQ：7/CH
EQ增益：-30～15dB,0.1dB/步
EQ类型：PEQ
Low shelf
High shelf
EQ频率：19.7～21.9kHz
EQ带宽：PEQ 0.016～4 OCT
分频频率：19.7～21.9kHz
分频斜率：12,24,36,48
压限门限：-20～20dBu,步长0.5dB
压限比例：1.2:1～128:1 10种
上冲时间：1～100mS，步长1mS
释放时间：50～1000mS，步长50mS
动态范围：112dB
共模抑制比：>50dB（30Hz～20kHz）
CROSSTALK：<-100dB
失真：0.002%(1kHz,1Vrms)
系统预设：30
最大输入电平：+20dBu
输入阻抗：>5 kΩ平衡，>3kΩ非平衡
共模抑制比(CMRR)：>70dB @ 1 kHz
前置放大等效输入噪声(EI N)：<-125 dBu, 2 2Hz - 22kHz
幻象电源：+48 V DC
音频输出：8～20路平衡线路电平，凤凰插头
标称输出电平：0 dBu线路电平
输出阻抗：600 Ω平衡
DSP频率、处理能力：400Mhz，400MIPS,2200 MFLOP
采样频率/量化：48 kHz，24Bi t ADC，24Bi t DAC
频率响应：20 Hz – 20 kHz, + /- 0. 5 dB
动态范围：114 dB，ADC, DAC
总谐波失真：<0. 01%；20Hz～20kHz@+4dBu
信道间串扰：>-80 dB @ 1 kHz, 典 型
电源:100～240VA，50/60 Hz，75W
设备尺寸WxDxH:1U，482 mm x 464mm x 44mm
